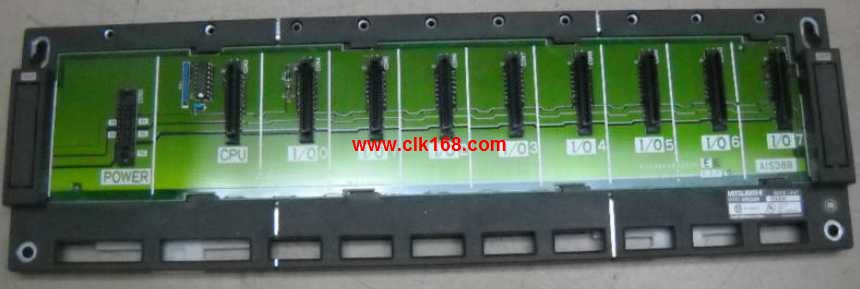

A38CPU基板三菱A38多可擴展3塊擴展基板
三菱A1S38B說明書手冊
A1S38B 選型資料選型手冊
A1S38B 用戶手冊
A1S38B UL認證
三菱A1S38B產品信息及技術參數：
品牌: 三菱
產品名稱: CPU基板
型號: A1S38B
IO槽：8槽。
外形尺寸：430*30。
CPU基本基板可插裝塊電源組件，
塊CPU組件以及多可分別插裝2、3、5或8個單槽尺寸的特殊功能組件和IO組件。
在基本基板兩側均設有擴展端口，
連接擴展基板之用。
多可擴展3塊擴展基板。三菱A1S38B其它性能說明：
